AVX550 CNC大画幅自动视觉系统

由Starrett
标识号: AVX550-STR
| MFGID: AVX550
报价要求
索取最佳价格报价。镜片和配件单独出售
数量 价格
联系MSI维京虚manbetx体育软件苹果版下载拟或个人演示!
请求的信息
问题吗? 调用打电话给我们864.433.9771 | Mon-Fri 8 - 5是

产品信息

描述

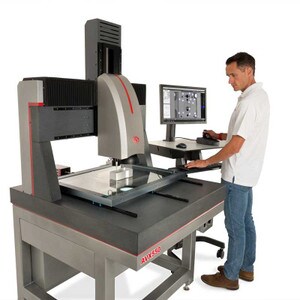

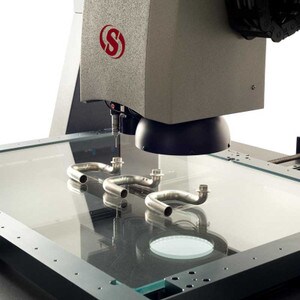

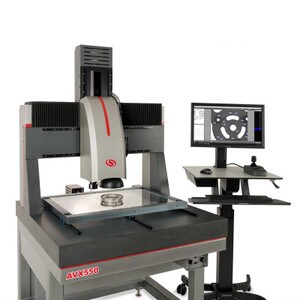

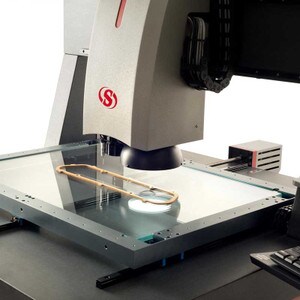

施塔雷特AVX550数控自动大画幅视觉测量系统精确，灵活，适合大平台测量。双摄像头输入允许用户在不改变镜头或重新校准的情况下，在多个水平上检查部件。大幅面平台舞台:22’’x16’’x10”(550mmx 400mm x250mm)。其Metlogix™M3软件与视频边缘检测是非常用户友好的和直观的•LED照明•24”触摸屏监控和PC•专用12:1变焦光学•选择.14x-4x远心光学•直线导轨的x - y把超光滑、高速正电子•理想用于QC实验室研究、工程、或需要检查具有复杂特征的大型零件的制造环境

规范

  • 范围:X= 22" / 550毫米，Y= 16" / 400毫米，Z= 10" / 250毫米
  • 类型:垂直,地板上站
  • 准确性:Y= E2= 2.5µm + 5L/1000, Z= E1= 2.5µm + 5L/1000
  • 规格:特性
    •大画幅X-Y-Z旅行:22”x16”x10”(550mmx400mmx250mm)
    •双摄像头输入的选择，允许测量在马科和微观水平
    •花岗岩底座提供优越的机器稳定性和精度
    •Metlogix™M3软件
    •24”触摸屏PC
    •LED表面环形照明
    •LED透射照度
    •LED同轴照明
    •集成运动控制单元
    •视频边缘检测(VED)
    •视场(FOV)测量集成舞台运动
    •数码摄像机:120万像素，1/3”SXVGA传感器
    •高x宽x深for AVX: 78”x 40.4”x 41.3”(198mm x 1025mm x 1050mm)
    •推车宽x深:26“x 26”(660mm x 660mm)

    选项
    •可调节的人体工程学工作站，包括一个紧凑的控制面板
    •CNC旋转轴夹具•Renishaw触摸探头套件和更换机架
    •标定标准零件夹具及工作夹具
  • 解决方法:4µ(0.1µm)

信息和指导

可选配件

ID # 产品名称 价格
0424 - str Starrett 0424 2.0X辅助镜头12:1变焦镜头 417.44美元
0609 - str Starrett 0609 1.5X辅助镜头12:1变焦镜头 417.44美元
2087 - str Starrett 2087 0.5X辅助镜头12:1变焦镜头 417.44美元
3215 - m3 - str Starrett 3215-M3触摸探头套件M3仅限 报价
4859 - str Starrett 4859 4 Bay触控探头模块更换架(需要8141 M3软件) 4040美元
4860 - str Starrett 4860 2 Bay触控探头模块更换架(需要8141 M3软件) 美元3228 .72点
5584 - 1 - str Starrett 5584-1 400mm线标准NIST可追溯 2299 .99美元
6306 - str Starrett 6306 .30X远心镜头与18.5倍放大24“显示器 美元2828 .72点
6331 - str Starrett 6331 .50X远心镜头与21倍放大24“显示器 2591 .79
6332 - str 施塔雷特6332 .80X远心镜头与49倍放大24“显示器 2153 .85美元
6333 - str Starrett 6333 1.0X远心镜头，在24英寸显示器上有62X放大倍数 2153 .85美元
6334 - str 施塔雷特6334 2.0X远心镜头与124X放大24“显示器 2153 .85美元
6335 - str Starrett 6335 4.0X远心镜头与247X放大24“显示器 2746 .67元
7229 - str 斯塔雷特7229 PC推车 1504 .62美元
8141 - str Starrett 8141 MetLogix改变机架模块 1025 .64点
8268 - str Starrett 8268 VED Mag Checker像素校准NIST可溯源 651.28美元
8340 - 1 - str 施塔雷特8340-1 AVX550置换舞台玻璃 748.72美元
8440 - 1 - str Starrett 8440-1 4" x 7"像素校准和验证标准NIST溯源 1440美元
8762 - str Starrett 8762 12:1机动变焦，1/3“芯片高分辨率彩色相机，3通道LED照明 8542 .56点美元
8763 - str Starrett 8763 .14X远心固定镜头，500万像素BW相机，2通道LED照明 11090 .26美元
8764 - str Starrett 8764可互换远心镜头安装。3x到4.0x镜头2通道LED照明 把5413美元
APT120-1-STR Starrett APT120-1 120毫米直驱旋转工作台水平旋转轴 报价
M3-PD-STR Starrett M3-PD MetLogix转换DXF到PDF 1538 .46
M3-PF-STR 施塔雷特M3-PF MetLogix轮廓装配模块 1538 .46
M3-TM-STR Starrett M3-TM MetLogix线程模块 1538 .46
