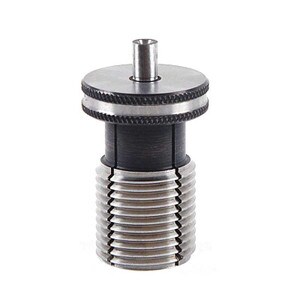

佛蒙特州M24.0 x 3.0公制柔性孔位置量具

描述

孔位置插头用于测量产品中螺纹孔的位置，通常使用CMM。柔性孔位置量规用于检查两个或多个螺纹孔之间的中心线距离。它们还可以用来测量从螺纹部分的脸部到螺纹孔的中心线音高直径的垂直度。也可以测量其他特征与螺纹孔的中心线螺距直径之间的并行性。关键特征是仪表旨在使侧面的线接合，而不是零件的脸部。这样可以确保与孔或部分其他特征无关的测量准确性。佛蒙特·盖奇（Vermont Gage）的柔性孔位置大于＃10（M5）的柔性孔位置以90度的增量插入，而＃10（M5）和较小的插头是稳固的构图，前锥覆盖了整个产品的公差。柔性孔位置的量表以90°的增量插入，以确保螺纹侧面的正位置无论孔尺寸如何。此功能提供了一个牢固的定位抓地力，而无需将插头的肩部拉到孔的脸上，从而避免了将任何方便误差转移到中心线测量中。
