ZEISS MMZ G桥式三坐标测量机，具有最大的测量范围

通过蔡司
标识号: MMZ G
| MFGID: MMZ G
报价要求
数量 价格
联系MSI维京虚manbetx体育软件苹果版下载拟或现场演示!
请求的信息
问题吗? 调用打电话给我们864.433.9771 | Mon-Fri 8 - 5是

产品信息

描述

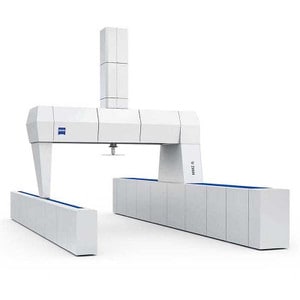

蔡司MMZ G桥式三坐标测量机
MMZ G线的大型桥式机械满足了最高的要求:它们具有卡尔蔡司提供的所有测量机中最大的测量范围和无与伦比的精度。这使它们成为检查复杂的大零件的理想选择。MMZ G机用于印刷机器和风力涡轮机的制造商，以及汽车和航空航天工业。

MMZ G测量机确保生产质量，即使在车间，他们暴露在增加的温度范围和空气杂质。它们可以用起重机或地面输送机从四面八方装载。用于防止碰撞的起重机联锁装置是标准配置。

ZEISS MMZ G线特别健壮。滚子轴承使系统不敏感，也提供良好的导轨特性。通过材料的均匀混合和有限元优化的结构，实现了对温度的不敏感和高刚性。最大允许工件重量取决于基础。测量范围的设计提供了完美的灵活性:最大的桥的测量范围为193m³，Y轴为11米。MMZ G线具有计算机辅助精度(CAA)，以确保在每个测点的高水平精度。冲压件和探头都有标准的碰撞保护。

巨大的导航技术
MMZ G配备了VAST gold有源扫描探针。软件向导自动确定最大扫描速度。标准导航仪技术提高了结果的质量和测量性能。

选项
“质量”多传感器技术
用于笔和探针系统的笔架
旋转工作台测量旋转对称的零件
带主动接口的RST-T温度传感器

规范

  • 范围:X [mm] 2000, 2500, 3000, 3500, 4000, 4500, 5000 Y [mm] 3000, 4000, 5000, 6000, 7000, 8000 Z [mm] 1200, 1600, 2000, 2500, 3000, 3500
  • 类型:大型桥式三坐标测量机
  • 准确性:长度测量误差:2.2 + L/400 μ m MPE_E150单笔探测误差:2.0 μ m MPE_PFTU扫描探测误差:2.8 μ m MPE_THP/tau形式测量误差:2.0 μ m MPE RONt
  • 细节:机器特点及特点
    具有高精度直线导向系统的桥式三坐标测量机
    所有轴上的滚珠丝杠传动互锁
    可选配安全位置联锁，便于吊车装载
    温度补偿秤
    探头头防碰撞，撞击头光学防碰撞
    工件温度补偿
    基于PC的扫描控制(ISC)，防护等级为IP54
    准备主动扫描探针头部巨金
    广阔的导航和广阔的性能技术
    参考探头D = 8 mm，长度= 115 mm
    验收文档、手册
    cmm文件CD (EPLAN 21 pdf格式)
  • 规格:精度:长度测量误差[µm]:从2.4 + L/400 < 12
    可用软件:CALYPSO, GEAR PRO, PiWEB
    可用传感器:LineScan, RDS, VAST gold, VAST XT gold, VAST XTR gold, VAST XXT
