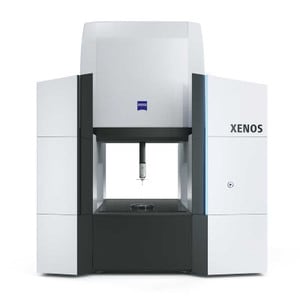

蔡司XENOS桥式三坐标测量机

描述

创新的驱动技术和碳化硅陶瓷的使用也确保了卓越的动力。蔡司XENOS在设计、材料选择、驱动技术和传感器方面都处于领先地位。
蔡司XENOS最近安装在NIST -使它成为NIST的大G(重力)测量实验中有史以来最大的CMM。
创新的机械设计
蔡司XENOS以其新的机械设计为基础，经过验证的蔡司CenterMax。与标准的桥式设计不同，Y型导轨是在侧壁的顶部，它将所有移动轴与夹紧区分开。因为只有横梁在Y方向运动，所以有更小的运动质量。这在任何时候都保持不变–与移动的桌子相比，这是一个真正的好处。在一起，减轻重量和不断移动的质量使驱动器在加速和最大速度方面的最佳协调。

所有轴的线性驱动器
蔡司XENOS在所有轴上使用线性驱动器。优点:速度快，加速快，定位精度高，无剪切力驱动。结合高分辨率尺度，在ZEISS XENOS上使用线性驱动器提供了非常高的路径附着和非常高的定位精度在100纳米以下。例如，触控笔的偏转保持不变，从而获得更高的精度。当测量曲面时，另一个明显的好处是:触针沿着指定的路径越可靠、越准确，就能确定越精确的误差。

虚拟中枢驱动
蔡司XENOS的Y方向有两个直线驱动器，通过蔡司研发的一项新技术实现同步:中央驱动器。根据X轴的位置，它确保了驱动器的最佳力分配。这是由最新一代的控制器和算法实现的。这是在整个测量范围内实现最大精度和最佳路径附着的关键因素。

金刚砂陶瓷
蔡司XENOS采用了一种创新的碳化硅陶瓷，用于机械结构零件的精度。直到现在，这种材料很少被用于类似的零件尺寸或精度。与标准氧化铝陶瓷相比，碳化硅陶瓷的热膨胀率降低了50%左右，硬度提高了30%，重量减轻了20%。与钢相比，它的硬度是钢的两倍，重量减半。

增强广大黄金
蔡司XENOS标准配备了蔡司巨大的金参考探针。在开发ZEISS XENOS期间，这个强大的传感器从ZEISS进一步优化，以更好的精度和重复性。蔡司XENOS上与ram的刚性连接也是新的。这款巨大的黄金传感器专为800毫米长、500克重的触控笔设计，包括不对称的触控笔配置。

优化空气轴承
新的空气轴承与一个更严格的连接，提高稳定性，从而使更好的精度。

改进的电子设计
通过改进的解耦和以分散模块为特征的电子新概念，明显降低了移动电缆对所有三坐标测量机精度的影响。s.1manbetx新的计算机辅助精度(CAA)验收方法和额外的CAA校正在实现最大精度方面发挥着越来越重要的作用。
